PCS7中使用WinCC读写DB中的数据

在WinCC中,如何读取和写入DB块中的参数?

这个问题其实很简单,基本步骤简单的讲一下。

1、新建一个DB,然后右键该DB,进入“Special Object Properties”–>”Operater Control Monitoring…”这个选项,如下图:

新建DB

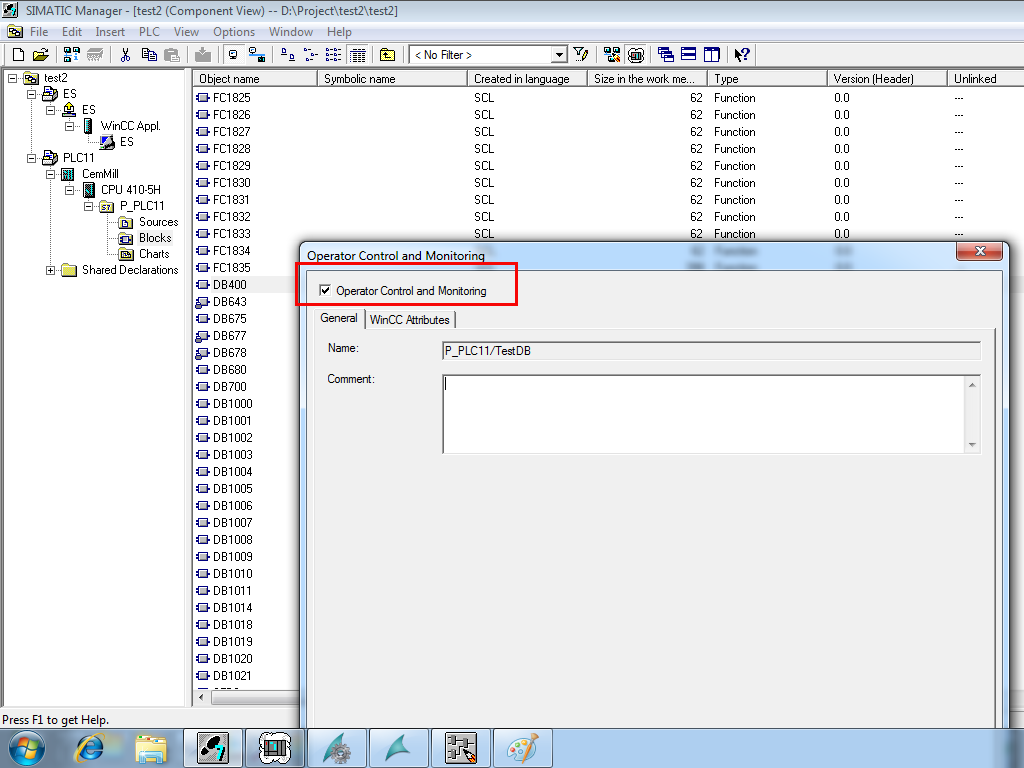

2、将“Operater Control and Monitoring”打上勾,ok保存,如下图:

Operater Control and Monitoring

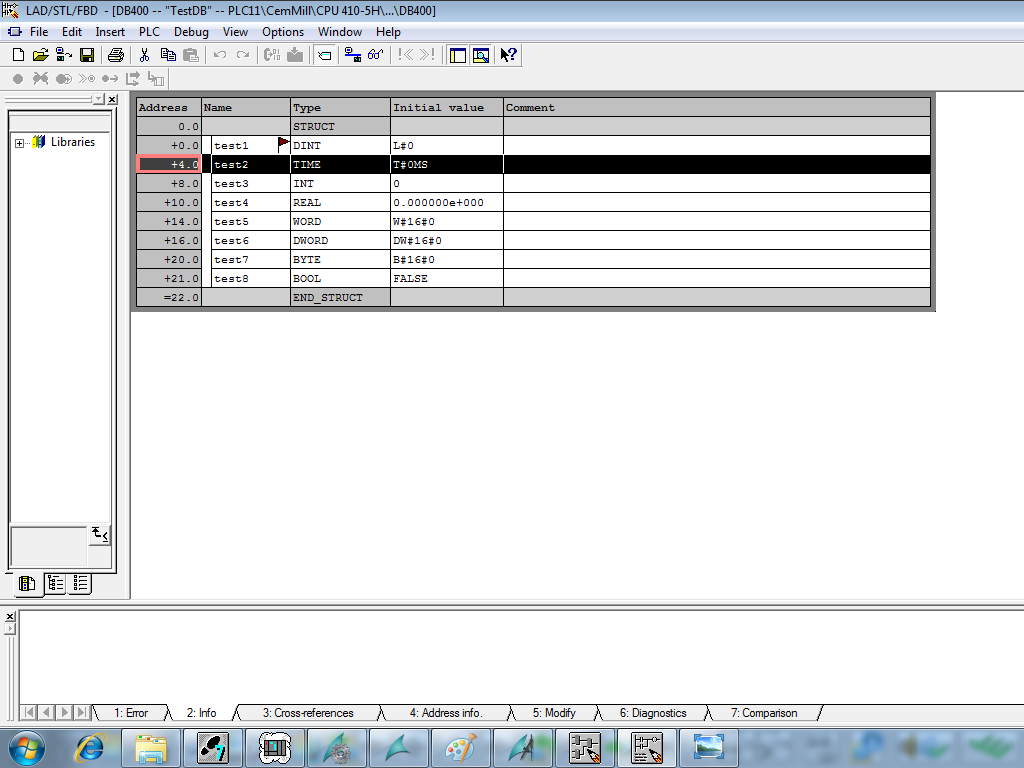

3、打开该DB,定义name和数据类型,如下图:

定义name和数据类型

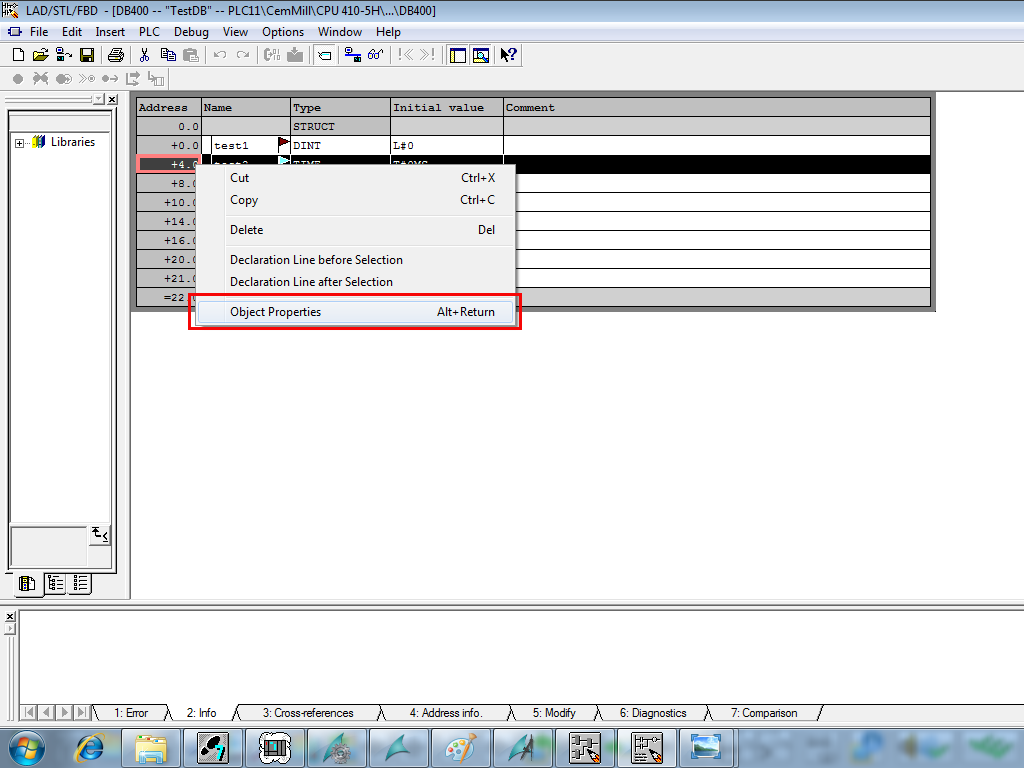

4、对需要在WinCC里读写的数据进行打旗帜操作,右键“Object Properties”,如下图:

打旗帜操作

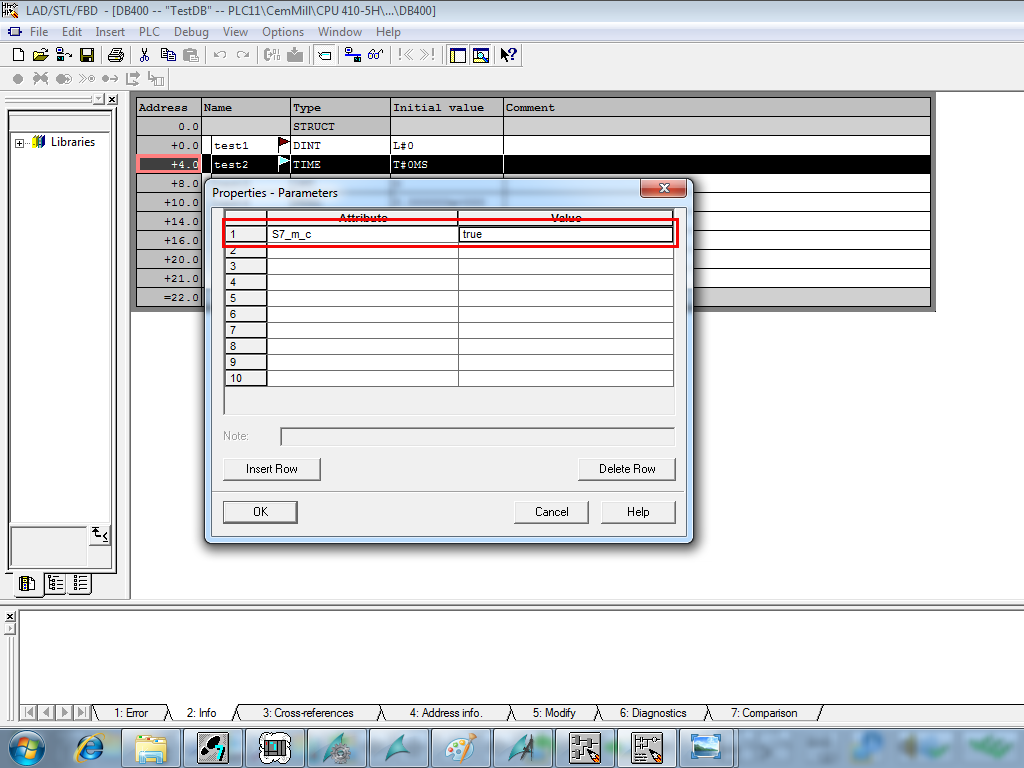

5、然后在Attribute中手动写入“S7_m_c”(注意大小写),Value定义为“ture”,如下图:

S7_m_c

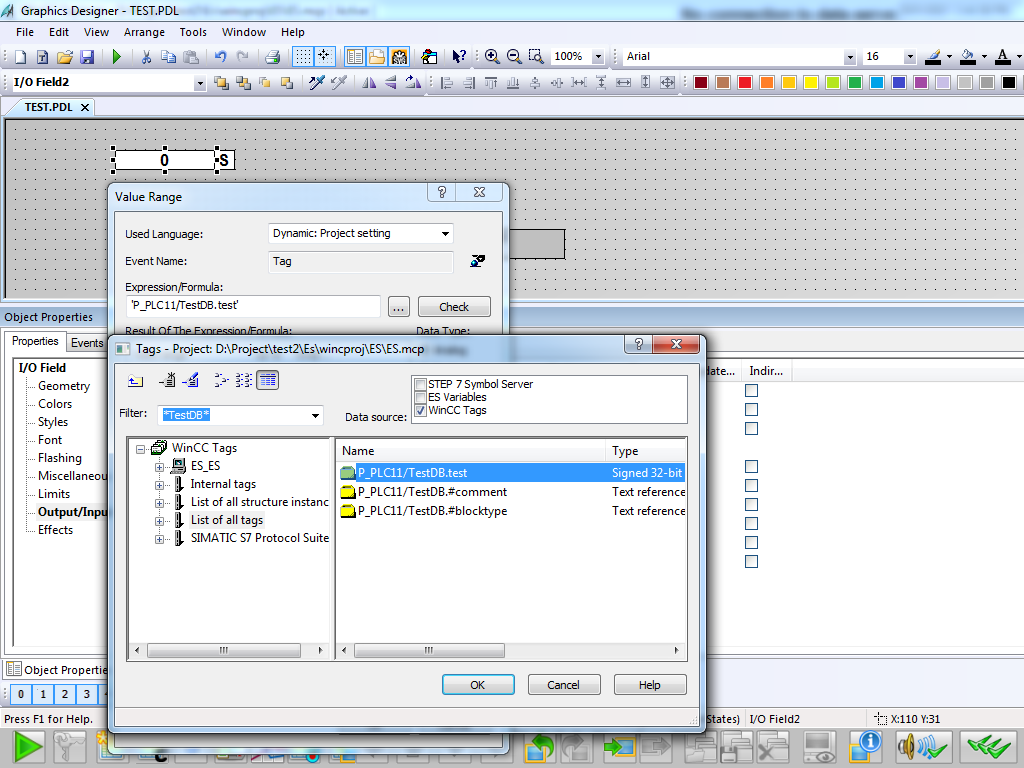

6、经过上述操作后,程序下载编译了就基本完成了数据的定义。之后编译WinCC,WinCC编译好后,在需要连接该DB中相关数据的地方,就可以直接指定该DB中的数据了,如下图:

WinCC连接DB
