我们在工业以太网中组环网时， 通常使用SCALANCE XC206。假如我有3个SCALANCE XC206-2，分别为：A、B、C，将它们通过环网端口（比如 P0.7、P0.8）首尾相连，形成一个闭环。

环网协议：推荐使用 MRP (Media Redundancy Protocol)，因为它是 PROFINET 标准，PLC 也能识别；如果仅交换机间通信，也可用 HRP。

其核心是：

1、整个环网必须有且只有一个 Manager；

2、其他交换机设为 Client；

3、Ring ID：同一个环网的设备必须使用相同的 Ring ID。

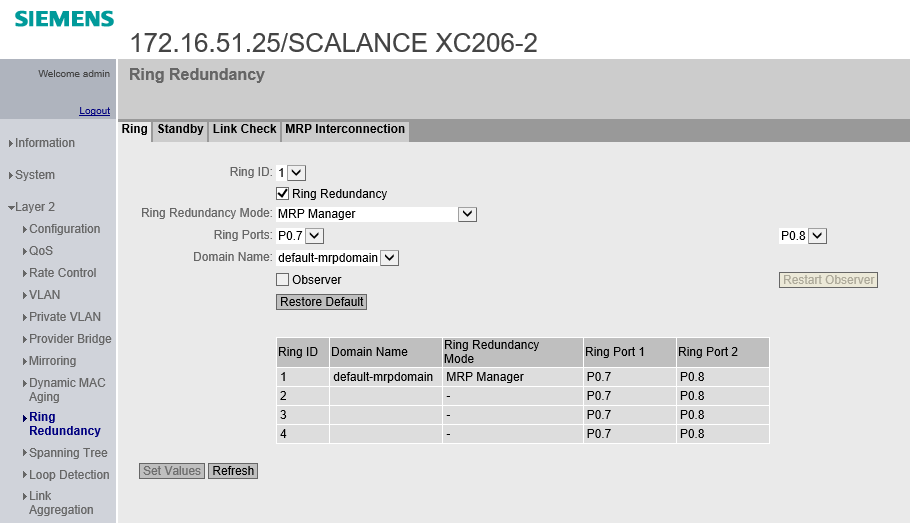

设备A设置（设置为环网管理器）

1、登录 Web管理界面;

2、进入 Layer 2 → Ring Redundancy；

3、勾选 Ring Redundancy；

4、Ring Redundancy Mode 设置为 “MRP Manager”;

5、Ring ID 设置为 “1”（任意整数，只要三个设备一致即可）；

6、Ring Ports: 选择 P0.7 和 P0.8（或实际接线口）

7、保存并激活配置。

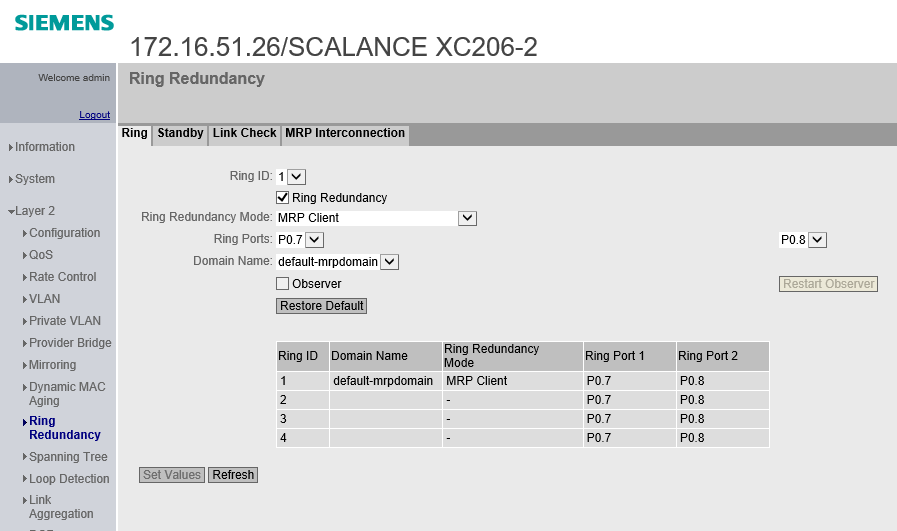

设备B和C设置（设置为环网客户端）

1、登录 Web管理界面;

2、同样进入 Ring Redundancy。

3、勾选 Ring Redundancy；

4、Ring Redundancy Mode 设置为 “MRP Client”;

5、Ring ID 设置为 “1”（必须与A设备相同）；

6、Ring Ports: 选择 P0.7 和 P0.8（或实际接线口）

7、保存并激活配置。

配置完成后，RM (Redundancy Manager) 指示灯只会在 A（Manager）设备上亮起，表示它是环网管理器。

要进行环网测试，只需要拔掉任意设备上的一根环网光纤形成线性网络，通信不受影响（应在 200~300 ms 内恢复。
