在项目实施中，使用的PCS7，需要实现一个功能，其中一部分就是读取CPU的时间。这个功能实现很简单，标准库里有个块READ_CLK，也就是SFC1，直接调用它就能读到CPU的时间了。

但是我想在WinCC中以时分秒来显示，就需要进一步操作了，因为这个块读到的时间不能在WinCC中调用中被调用。

方法一：

1、新建一个DB，在里面创建一个Date_And_Time的数据类型变量，名为PLC_Time，用来存储READ_CLK读到的时间数据；

2、打开符号表，新建变量T_HH、T_mm、T_ss，数据类型为Byte，用来分别存储时分秒的数据，并打上旗帜的标识，以使tag在WinCC中调用；

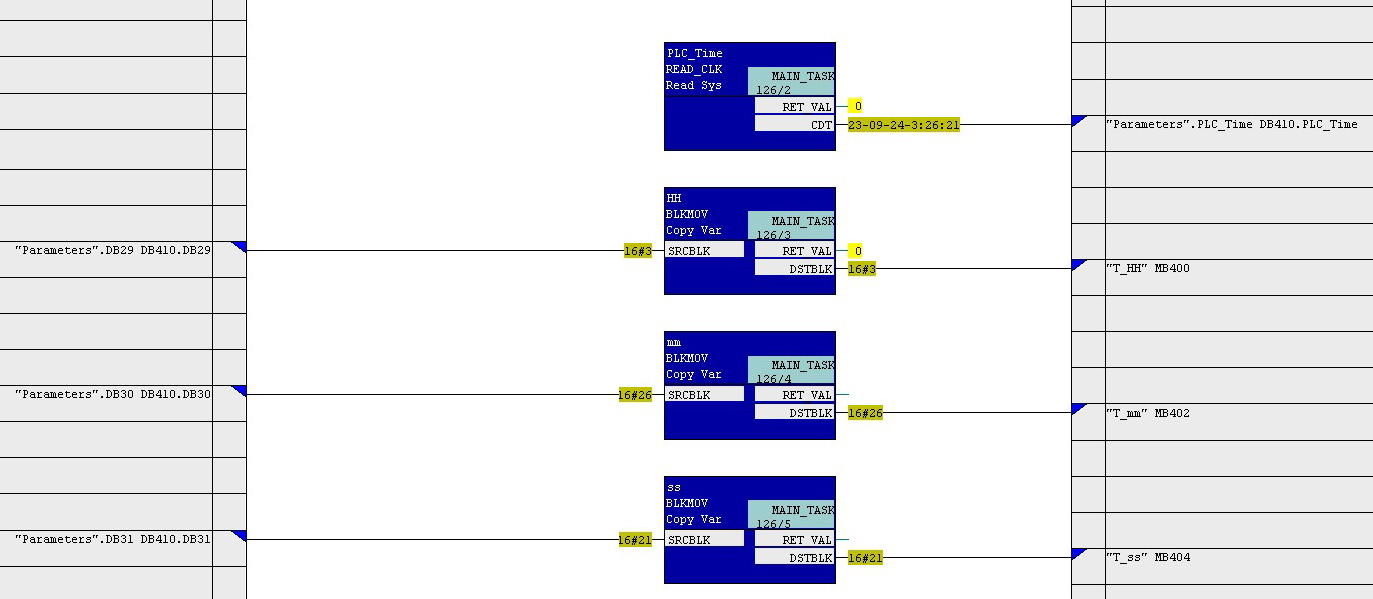

3、先将READ_CLK读到的时间数据存储到DB定义好的变量中，再使用Move块，将DB中的这个变量拆解为字节，将对应的字节复制到对应的T_HH、T_mm、T_ss变量中；

4、下载编译后，就可以在WinCC中调用T_HH、T_mm、T_ss这三个变量用来显示时分秒了，注意IO域的显示类型Data Format为Hexadecimal。

方法二：

另外参考了官方文档，还可以使用以下方法读取CPU的时间：

1、新建一个FB块，指定FB号和名字，同时在FB属性中设置S_m_c为true。

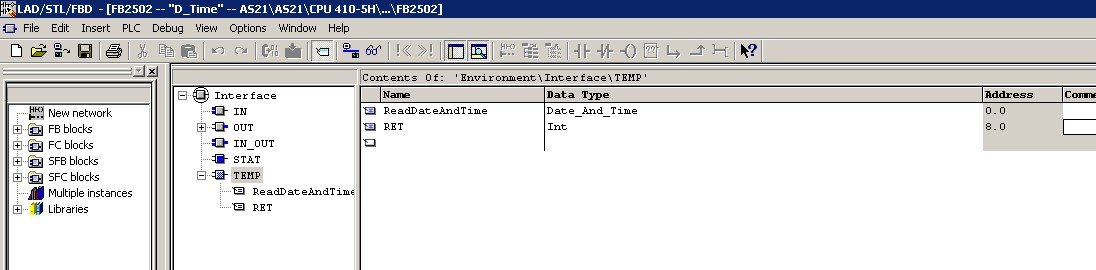

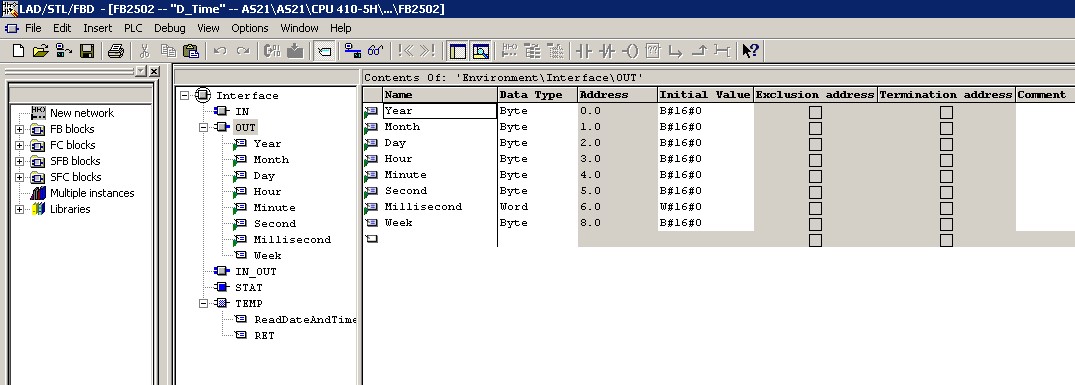

2、在FB中定义临时变量和Out变量具体如下，注意Out变量的设置S_m_c为true，以便WinCC直接调用tag：

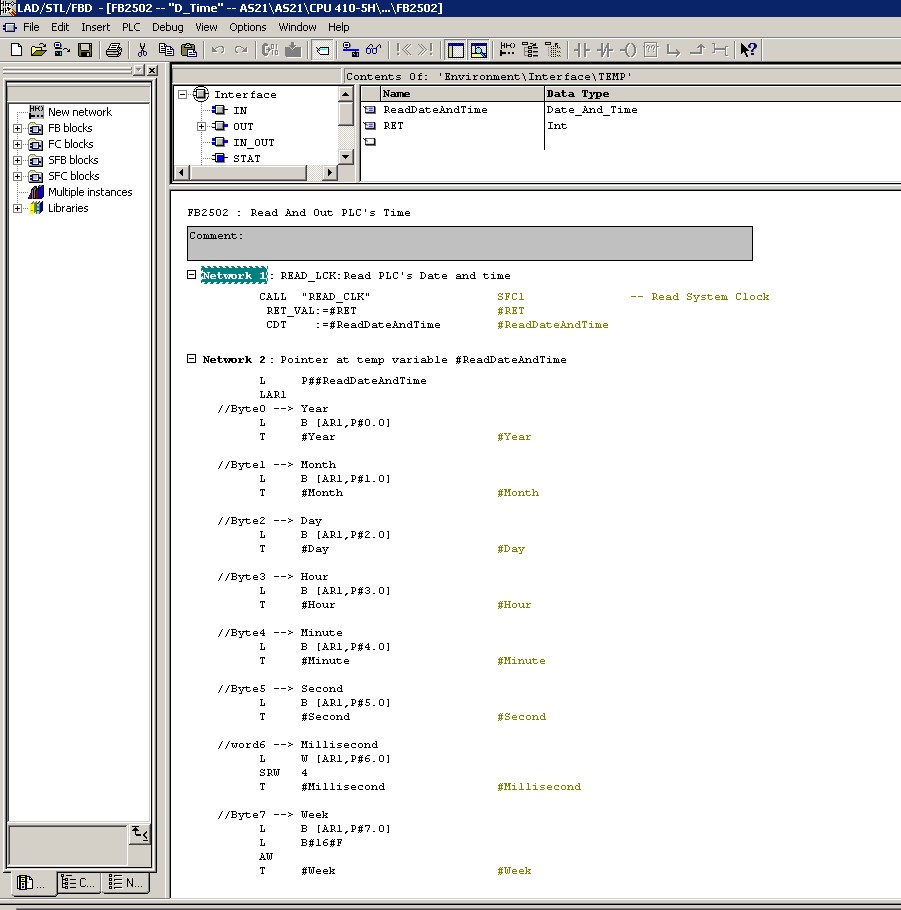

3、在FB写入如下STL程序：

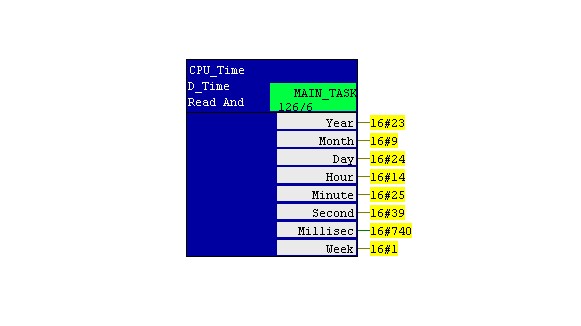

4、在CFC中调用这个FB，编译下载到CPU后，可监视到如下时间数据：

5、编译WinCC，就可以在WinCC调用步骤4中CFC对应的Out部分数据了，注意IO域的显示类型Data Format为Hexadecimal。

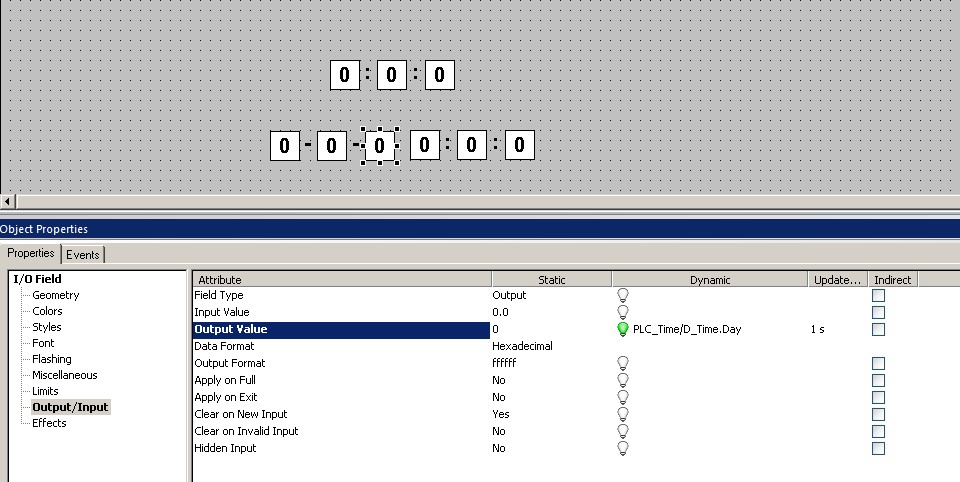

上面两个方法最终实现在WinCC中显示CPU时间的效果如下：

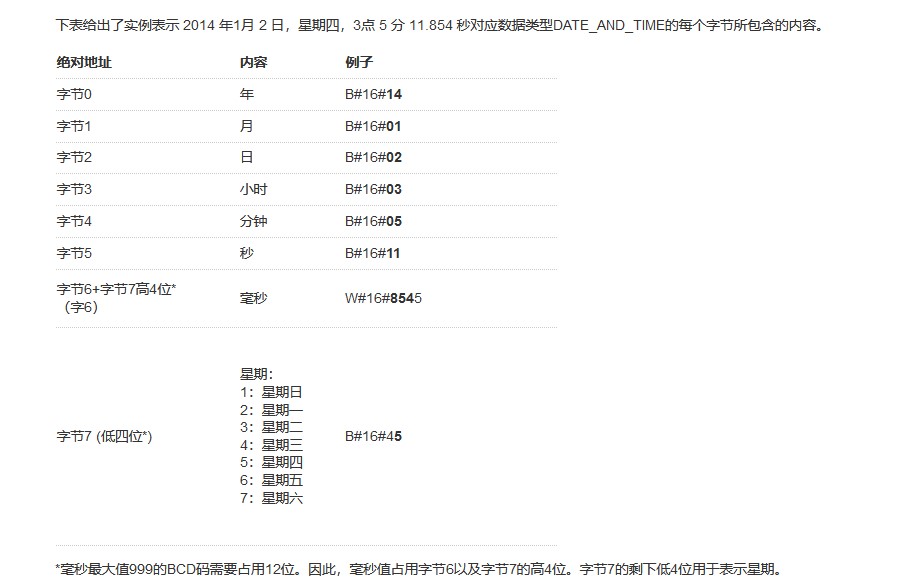

注意，Date_And_Time数据类型共有8个字节，每个字节对就的意义如下，供参考：

附上STL代码：

CALL “READ_CLK”
RET_VAL:=#RET
CDT :=#ReadDateAndTime

L P##ReadDateAndTime
LAR1
//Byte0 –> Year
L B [AR1,P#0.0]
T #Year

//Byte1 –> Month
L B [AR1,P#1.0]
T #Month

//Byte2 –> Day
L B [AR1,P#2.0]
T #Day

//Byte3 –> Hour
L B [AR1,P#3.0]
T #Hour

//Byte4 –> Minute
L B [AR1,P#4.0]
T #Minute

//Byte5 –> Second
L B [AR1,P#5.0]
T #Second

//word6 –> Millisecond
L W [AR1,P#6.0]
SRW 4
T #Millisecond

//Byte7 –> Week
L B [AR1,P#7.0]
L B#16#F
AW
T #Week
