关于西门子DP接头的说明

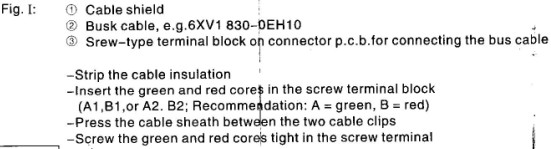

图一:

①电缆的屏蔽层

②电缆保护层

③总线接线端子,PCB上的标识用于连接总线电缆

剥去电缆的绝缘层。

将绿色和红色的线插入端子(A1、B1或A2、B2,建议A=红色,B=绿色)。

将电缆压紧到线槽中。

将绿色和红色的芯线在端子上拧紧。

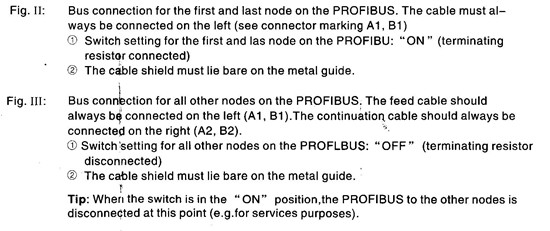

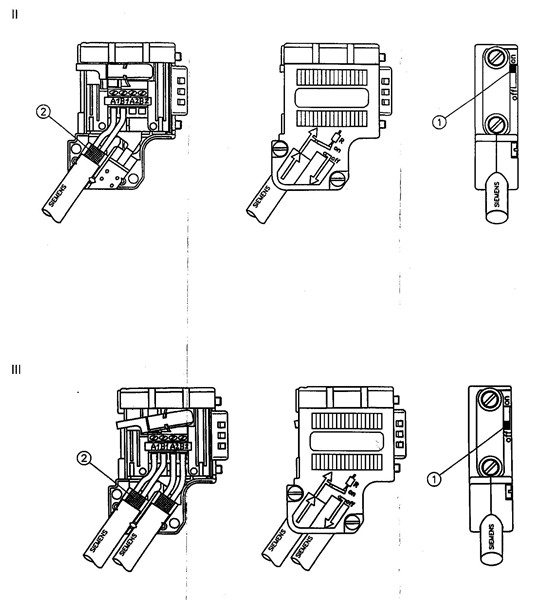

图二:

总线连接的第一个和最后一个节点上profibus,电缆必须始终连接在左侧(见连接器标记A1,B1)。

①PROFIBUS上的第一个和最后一个节点的拨码开关设置为:“on”(终端电阻器接通)。

②电缆屏蔽层必须完好接触在裸露的金属导上。

图三:

对于其它所有节点上的PROFIBUS总线连接,进线电缆应该始终连接在左边(A1,B1),出线电缆应始终连接右边(A2,B2)。

①PROFIBUS上的其他所有节点上的拨码开关设置为:“off”(终端电阻断开)。

②电缆屏蔽层必须完好接触在裸露的金属导。

提示:当开关处于“ON”的位置,从这一点到其他节点的PROFIBUS将断开连接。
