Station Configuration Editor配置

通过点击任务栏图标 “Station Configuration Editor” 开始。

Station Configuration Editor组态

图 1:开始站组态编辑器

可以从STEP 7 或 NCM PC装载组态到PC站。可能会显示以下的消息 :

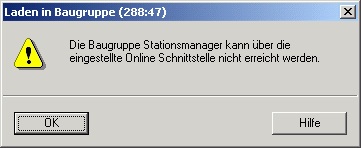

1、通过在线接口设置不能到达站管理模块。

Station Configuration Editor组态

图 2:错误消息- 在线接口不能被到达。

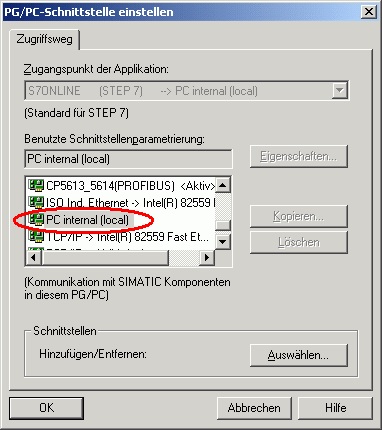

在 “SIMATIC NCM PC Manager” (或 STEP 7里 “SIMATIC Manager”), 检查菜单目录”Options > Set PG/PC interface”是否能够设置S7ONLINE 访问点为”PC internal (local)”。

Station Configuration Editor组态

图 3:设置PG/PC 接口。

同样确认站组态编辑器在线。

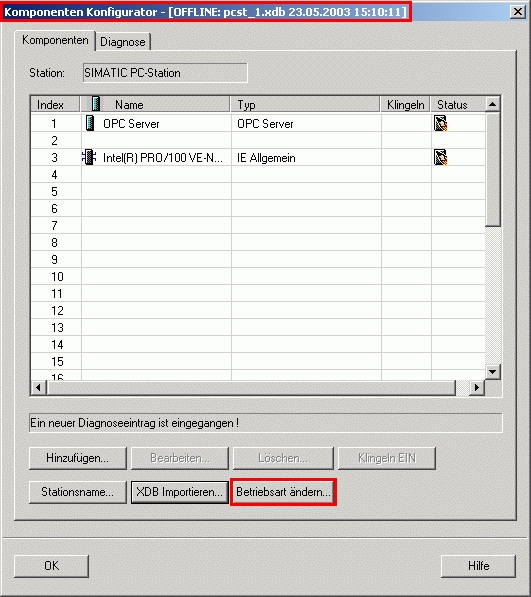

Station Configuration Editor组态

图 4:站组态编辑器离线。

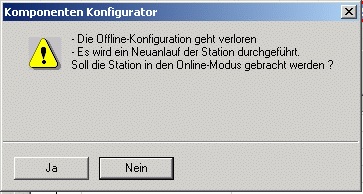

当导入 XDB 文件到站组态编辑器,自动切换到“离线” 模式。并且,导入完成后,会有一个 (改变模式)按钮被显示在站组态编辑器。 当点击 “改变模式”按钮,一个消息框会弹出,必须点击“YES”确认切换到“在线”模式。

Station Configuration Editor组态

图5:切换到在线模式。

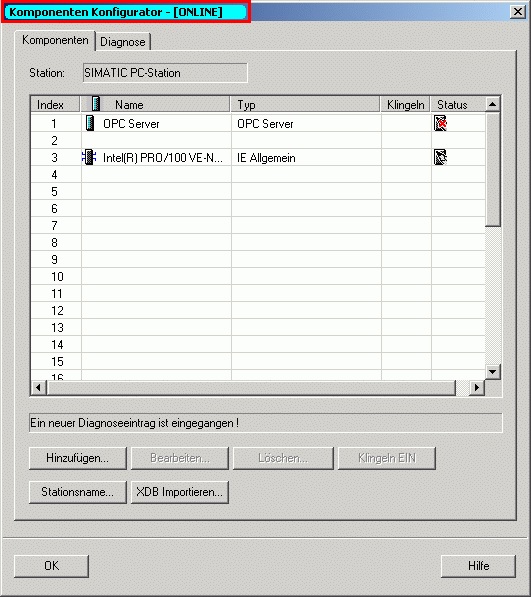

当窗口的标题显示”ONLINE”,站处于在线模式。

Station Configuration Editor组态

图6:从离线转变到在线。

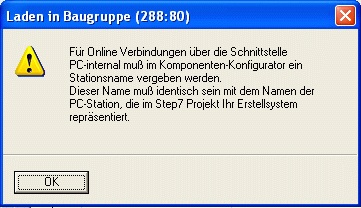

2、”为了通过PC-internal 接口在线连接,必须在站组态编辑器给站分配站名…”

Station Configuration Editor组态

图7:错误消息:站管理器不能到达。

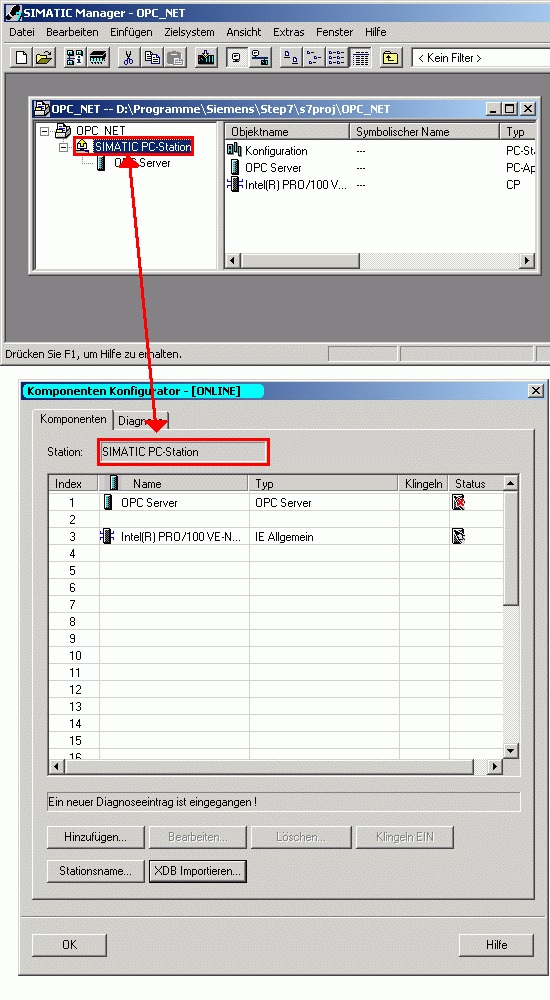

在站组态编辑器里检查站名。

在项目里的PC站名字必须和在站组态编辑器里的站名一致。

Station Configuration Editor组态

图8:检查站名。

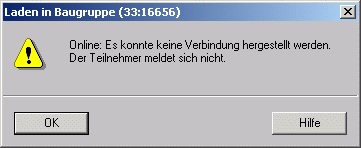

3、”在线: 没有建立连接。从远程伙伴站点没有响应。”

Station Configuration Editor组态

图9:错误消息:下载 (33:16656)。

在STEP里或者在 NCM PC管理器和站组态编辑器中打开PC站的组态。

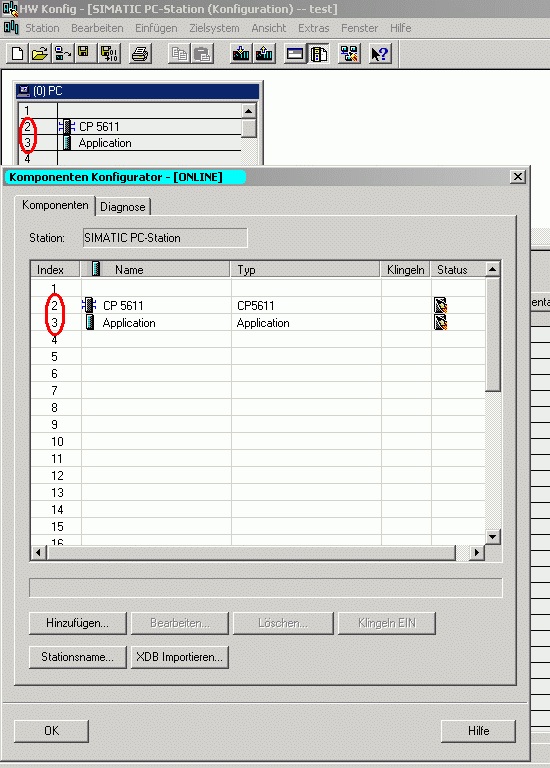

在STEP7里或者NCM PC 管理器里组态的模块槽号和软件组件的索引号必须与站组态编辑器中的一致。

注意:

为了在站管理器中增加一个 CP 模块,必须通过 “Start > SIMATIC > SIMATIC NET> Settings > Set PC station”,选择”configured mode” 。

Station Configuration Editor组态

图10:比较 STEP 7 或者 NCM PC 和站管理编辑器里的组态。

更详细的信息请参见 SIMATIC NET CD 里的条目 “Advanced PC Configuration”。
