三相四线电表加互感器接线图

三相四线电表加互感器接线图
三相四线电表加互感器接线图

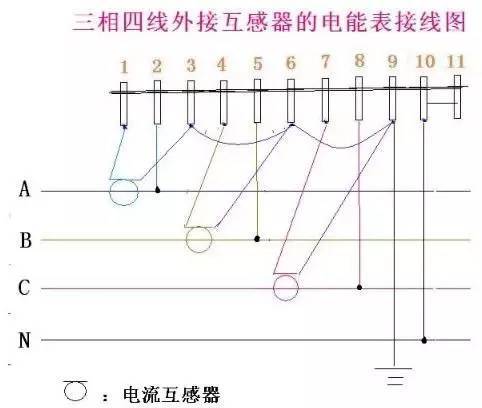

上图为三相四线电表经电流、电压互感器接入式接线图,具体接线方法为:

1、4、7要接到电流互感器二次侧的S1端,就是电流的进线端;

3、6、9要接到电流互感器二次侧的S2端,就是电流的出线端;

2、5、8分别接到电压互感器;

10要接零线,并且与电压互感器一起接地;
