TIM3V-IE在SINAUT系统只可以通过背板总线接连到上。

通过以太网口连接S7-400 PLC（如下图1)

图1 TIM4R-IE通过背板总线连接PLC

TIM3V-IE步骤如下：

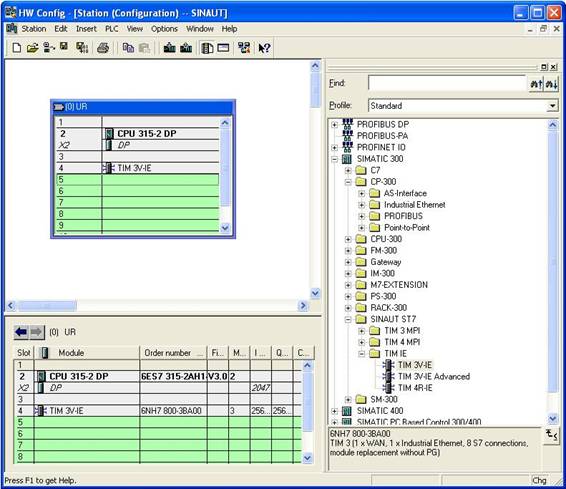

1、在项目下插入S7-300站，打开S7-300的硬件组态，在硬件组态的界面里插入S7-300的机架。在第二槽中插入CPU315-2DP，然后在机架的第四槽中插入TIM3V-IE模块（如图2所示）

2、 双击TIM3V-IE模块，打开属性窗口，在属性窗口里选择不同的选项卡可以设置时钟同步、以太网的IP地址等参数，这里需注意的是在 “Option”选项卡中勾选“Save Configuration data on the CPU”

3、编译硬件组态，编译完成后会生成CPU SDB数据块里面包括有TIM3V-IE的相关系统数据块，下载整个硬件组态到CPU中。就完成了对TIM3V-IE的组态。
